Для нормальной работы замка Alabay Latch-72.16 требуется напряжение питания от 12В (ток 4А) до 14В (ток 6А). При этом, как можно увидеть в описании характеристик Alabay Latch-72.16, усилие Защелки замка на открытие напрямую зависит от напряжения (от 15кг при 12В до 19кг при 14В). Выше напряжение питания замка не рекомендуется, а ниже допустимо, но усилие при этом значительно падает. Однако надо понимать, что значение напряжения на выходе источника питания и клемах питания замка не может быть одним и тем же в реальных условиях, так как между замком и источником питания располагаются провода, а это ни что иное как сопротивление. Вспоминаем закон Ома: "Сила тока в проводнике прямо пропорциональна напряжению на концах проводника и обратно пропорциональна сопротивлению данного проводника". Иными словами: чем тоньше и длиннее провод, тем выше его сопротивление, тем меньшее напряжение окажется на противоположных от источника питания концах провода, то есть на замке - тем меньшую мощность замка вы получите.
Для тех кто не хочет вспоминать школьный курс Физики за 8 класс, рассмотрим примеры, какое напряжение окажется на замке в зависимости от напряжения питания источника, длинны провода и его сечения:

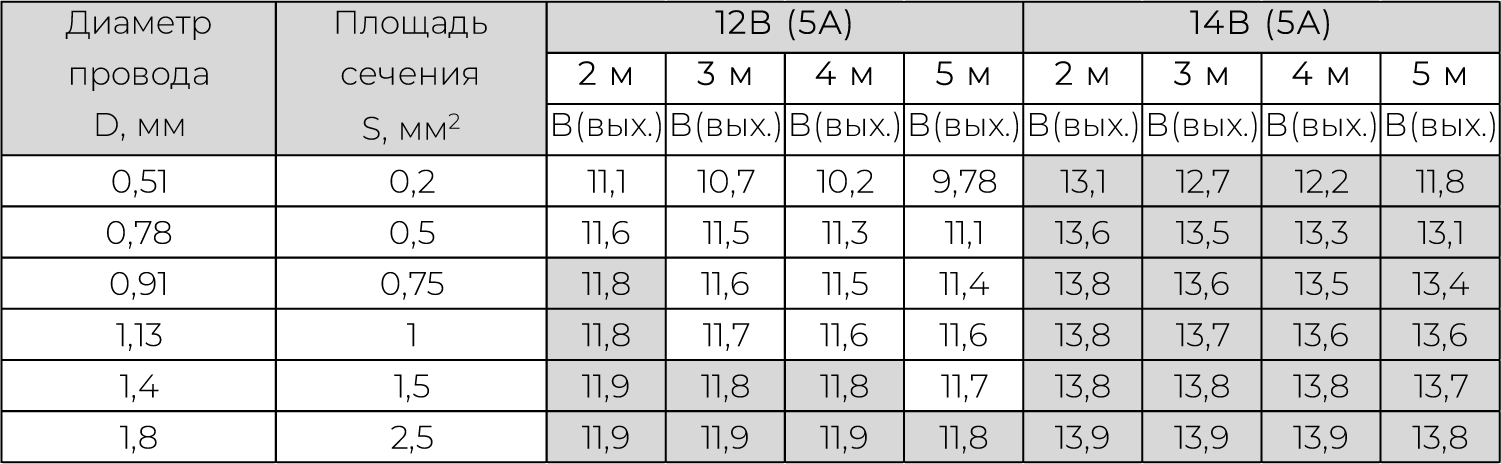

Таблица 1
Использовать провод диаметром 0,51мм для подключения источника питания не допускается, данный провод (жила UTP) приведен в качестве примера "падения напряжения".
Из таблицы видно, чтобы получить усилие защелки близкое к 15кг., при использовании 12В (с учетом погрешности), необходимо расположить источник питания в непосредственной близости от двери и использовать провода значительного сечения. При этом не стоит забывать, что где-то 1.5 метра провода находится в самой двери и кабель-канале.
Конечно, это не значит, что использовать источник 12В нецелесообразно, более того большинство дверных компаний как раз используют блоки питания 12В (4А), в связи с их доступностью, но это говорит только о том, что в их дверях не требуется заявленное усилие защелки. Тем не менее, двери бывают разные даже у одного и того же производителя: более или менее тяжелые, с большим или меньшим количеством контуров уплотнения, также установка двери может влиять на конечную ее геометрию, соответственно и усилие защелки, чтобы отщелкнуться, тоже разное.
Если вам эти проблемы не знакомы, дальше можно не читать, но, если вы с подобным сталкивались, давайте разбираться дальше, как избежать возможных проблем.
Итак, если проблема существует, значит на ваших дверях замок работает на "границе" необходимой мощности и дело здесь в 99% случаев не в возможностях замка. Поэтому, если вам не сильно хочется разбираться в нюансах, не всегда понятно как далеко от двери будет находиться Блок питания, бывают проблемы с монтажем двери и т.д., мы советуем заранее закладывать в проект Блок питания напряжением 14В (5А-6А). Это позволит вам нивелировать в большинстве случаев и расстояние до источника питания, и сечение провода, который вы должны пропустить через "гибкий переход", и небольшие ошибки при монтаже - достаточно посмотреть в таблицу, чтобы понять, что в любом случае вы попадаете в тяговое значение большее 15кг. Смеем надеяться, что ни один набор уплотнителей не может оказать такое перпендикулярное полотну двери давление на защелку.

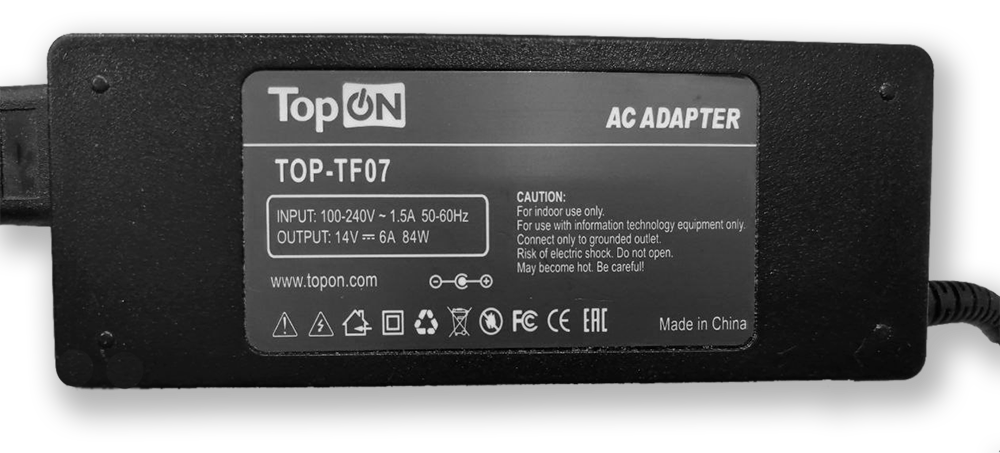

Не в качестве рекомендации, просто в качестве примера - блок питания 14В (6А).
Если вы используете бесперебойные блоки питания (ББП с аккумулятором), то у многих ББП есть регулировка выходного напряжения. К примеру, у ББП-50 TS выходное напряжение регулируется в пределах от 11 до 14.6В и током 5А. Есть ББП просто с выходным напряжением 13.5В.

Еще пару слов о токе (А). Почему-то, многие считают, что покупка блока питания с большим током увеличит "мощность" замка - это в корне не верно! Это вообще никак не повлияет на работу замка. Еще раз: на тяговое усилие защелки, при выборе источника питания, влияет напряжение. Но, так как с увеличением напряжения по закону Ома увеличивается и ток, источник питания должен этот ток обеспечить. При 12В замок потребляет около 4А, если мы используем 14В, то потребуется ток около 5А (мы рекомендуем 6А). То есть, если вам попался блок 12В или 14В с характеристикой по току в 10А - пусть будет, но специально тратить деньги на более дорогой блок смысла не имеет, от слова "совсем".

Использование Alabay Latch 72.16, L-Touch, Бугельной ручки в составе СКУД


Еще вопрос, который нам часто задают, возможно ли, и если да, то как организовать систему контроля доступа на двери c Alabay Latch, оснащенной Бугельной ручкой с сенсорным модулем L-Touch?
Ниже приведена принципиальная схема на примере контроллера управления замком Z-5R с типичной схемой его подключения. Контроллер может быть любым, как и считыватель - это может быть считыватель отпечатков пальца, Mifare, NFC или Mobile ID.
В стандартной системе СКУД замком управляет контроллер доступа, в нашем случае замком управляет L-Touch, а контроллер доступа производит идентификацию пользователя и дает или не дает L-Touch открыть замок.

Как это работает: Если к двери подходит человек не имеющий доступ в помещение и берется за ручку, то ничего не происходит, потому как сигнал, поступивший на "открытие" замка с L-Touch, не доходит до клемы "4" (вход упр.) замка, обрываясь на нормально разомкнутых (NO) контактах контроллера Z-5R (COM/NO). Если у человека есть право доступа, то после прохождения идентификации на реле контроллера замыкаются контакты COM/NO (обычно на 5 сек.) и в случае касания ручки, замок сработает и защелка отщелкнется. Кнопка "выход" подключена непосредственно к замку, но если с внутренней стороны тоже стоит Бугельная ручка, то вместо кнопки можно установить второй модульный сенсор L-Touch.

Если есть задача открыть замок с удаленной кнопки (ресепшен) или дистанционно с мобильного устройства, тогда стоит использовать клему "4" контроллера Z-5R (кн.откр.двери). В этом случае, дверь не откроется, но вы подтвердите права доступа, стоящего перед дверью человека, и дверь откроется только после того как он возьмется за ручку, а световая и звуковая индикация контроллера или считывателя подскажет посетителю, что дверь открыта и можно заходить.
Ответы на часто задаваемые вопросы
  • Вопрос:
    Если Alabay Latch 72.16 устанавливается в комплекте с модулем L-Touch, их можно подключить к одному источнику питания 14В? Сенсорный модуль не сгорит?
    Ответ:
    Можно, у сенсорного модуля L-Touch максимальное рабочее напряжение 15В
  • Вопрос:
    Какие требования по подключению Alabay Latch 32.21 к внешнему питанию?
    Ответ:
    Для подключения к внешнему питанию Alabay Latch 32.21 необходим источник питания 9-12В обеспечивающий ток хотя бы 1.5А или больше. Замок проектировался для питания от 4 батареек АА, но возможно его подключение и (или) к внешнему питанию. Батарейный отсек желательно расположить как можно ближе к замку.
